无机富锌防锈防滑涂料

无机富锌防锈防滑涂料用于高强度螺栓连接摩擦面的涂装，可替代热喷铝。无机富锌防锈防滑涂广泛用于铁路、公路桥梁。

1、产品的组成

无机富锌防锈防滑涂料由硅酸钾水溶液(或水解硅酸乙酯溶液)、锌粉、铝粉、金刚砂等组成。

锌粉应满足：总锌含量大于98%，金属锌含量大于94%，细度不低于325目。

无机富锌防锈防滑涂料属自固型涂料，为双组分。

2、技术要求

无机富锌防锈防滑涂料技术要求

依据：TB/T 1527-2004 附录E

注：耐盐雾性、6个月时的抗滑移系数、贮存期作为供应商保证项目，不作为用户必检项目。

3、试验方法

3.1 样板制备：

底材采用普通低碳钢板，表面喷砂处理，达到Sa3级，不应有任何油污，粗糙度不小于20μ m。按GB/T  1765-1979规定进行样板制备，漆膜厚度不小于75p m。

3.2抗滑移系数测定按TB/T 213 7-1990规定进行。

3.3其他项目试验方法按照TB/T 2772-1997的规定进行。

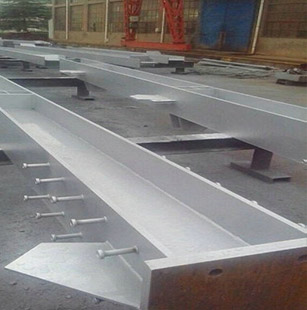

4、喷涂工艺：

喷砂除锈后，4个小时内进行无机富锌防锈防滑涂料的喷涂。

采用空气喷涂，喷涂效率约为100㎡/d

喷涂工艺参数

工艺参数 气体压力 0.4～0.5Mpa 喷枪距离 300mm; 喷涂角度90°;

喷枪型号推荐：PQ-1(小面积); PQ-2(大面积)。

5、喷涂注意事项：

喷枪应该平行移动，喷涂的涂料应是一条湿润的漆膜带，且不产生堆积。

当喷涂至杆件边缘时，喷枪应移出杆件后不间断回喷。

喷涂时注意在在移动喷枪是开动扳机，这样可以避免过多的涂料堆积在杆件的两端。

喷枪要自始至终与杆件保持300mm的垂直距离，避免手腕转动而成弧形移动，以保障漆膜的均匀性。

喷涂过程中，富锌涂料需要持续搅拌，防止沉淀产生。
