keywords：富锌底漆、富锌涂料、无机硅酸锌漆

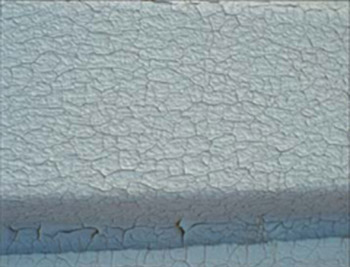

富锌底漆漆膜的开裂主要是由于漆膜在干燥和固化时的收缩形成，由于开裂形状象烈日下晒干裂开的泥土地，又称之为“泥裂”。开裂的原因有好几种原因：
a) 富锌底漆漆膜膜喷涂过厚，超过了生产商对最高漆膜厚度的规定。
b) 表面粗糙度过低，特别是在焊缝上，由于硬度高，喷砂也较难，使粗糙度不足。
c) 相对湿度高而通风太差时，表面层固化太快，也会导致漆膜开裂。
d) 产品超过了保质期，当然对涂层质量没有保证。
富锌底漆漆膜厚度的范围要根据无机硅酸锌（也称富锌底漆）的配方来决定，可能从75微米到200微米。很多涂料商对于漆膜厚度的规定都在150微米左右。实际施工时，大多数产品在结构内角处很容易产生泥裂问题，当为了达到最低膜厚要求时，喷漆者会在角落里多走几枪，这样就导致了漆膜过厚，加上角落上漆膜的收缩不均匀，很容易就形成了泥裂现象。在复杂结构，经常使用小枪嘴，而这又造成了行多次枪喷涂，这会导致问题变得糟。建议使用大枪嘴，可以解决这个问题。当然，如果发现漆膜有过厚流挂倾向，可以马上用刷子刷平。
Related products：丙烯酸聚氨酯面漆、氯化橡胶漆、环氧云铁中间漆
